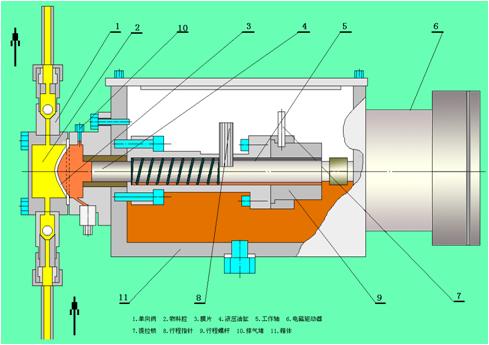

1、电磁隔膜计量泵工作原理

       电磁驱动隔膜式柱塞计量泵:加臭泵接授由控制系统输出的直流300V脉冲电信号,电磁线圈通电后产生动力,带动柱塞做往复运动,柱塞通过液压油对膜片产生压力使其变形,膜片变形可改变泵头的容积,通过上、下单向阀控制,完成臭剂的吸入、排出。

2、加臭工艺流程

WJ系列燃气加臭装置主要分为两大部分:现场设备和控制系统。 控制系统通过采集4~20mA 燃气流量信号(或通过RS232 RS485方式),向设备输出脉冲信号,实现根据燃气流量变化自动控制加臭量的功能。
在无流量仪表或无法采集流量信号时,可手动设定频率向设备输出,控制信号完成加臭工作。
现场设备主要由电磁驱动隔膜式柱塞泵、计量储药罐、信号传感器、管线阀门组、散流过滤化器、现场仪表、设备柜及附属设备组成。
