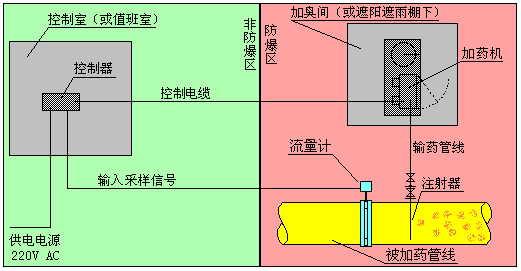

选定WJ 系列加臭装置的型号后,控制系统、设备部分、加臭管线开孔的安装位置设计应注意如下几个因素:
  (1)控制系统通常安装在非防爆区内,如中心控制室、仪表间或值班室内,控制器也可开孔上盘安装。配备(380V)220V 50Hz AC 1Kw以下电源;
  (2)控制系统与设备的电缆:动力电缆规格RVV 4×2.5mm2、信号电缆电缆规格KVVP3×1.5mm2,电缆棵数根据所选设备型号确定,电缆由用户配备安装,可架空也可埋地;
  (3)设备部分为全防爆设计,可安装在防爆区内,防爆等级ExdⅡBT4和ExⅡCT5。户内机型安装在室内时,加臭间应通风良好,室外安装应有遮阳遮雨雪设施。户外机型设备配有全不锈钢设备柜,可直接安装在室外。各类型号加臭装置的设备部分均配备钢制基座,我公司提供设备基础等相关图纸。
  (4)燃气管道加臭点宜设置在门站出口,即调压器、计量表等设备之后,散流式汽化器安装在钢质水平燃气管道上,并距PE管〉100米处为宜;
  (5)燃气管道加臭点孔径DN20,并配法兰球阀,压力级别通常为1.6MPa,当燃气管道压力高于1.6MPa时,在设计时应注明由本公司另行配备;
  (6)设备与加臭注入喷嘴之间用DN10不锈钢管相连,直线距离在20M以内为宜,20M以内本公司免费提供,20M以外另加收费用。
